1. Định nghĩa tiêu chuẩn và thông tin cơ bản

• Tên và thiên nhiên: JIS G3466 là một đặc điểm kỹ thuật trong các tiêu chuẩn công nghiệp của Nhật Bản cho "các ống hình vuông và hình chữ nhật bằng thép carbon cho mục đích cấu trúc chung". Tên đầy đủ là "các ống vuông bằng thép carbon và hình chữ nhật cho cấu trúc chung".

• Phiên bản mới nhất:Sửa đổi vào ngày 22 tháng 2 năm 2021 (JIS G3466: 2021), thay thế tiêu chuẩn phiên bản cũ.

• Phạm vi của ứng dụng: Chủ yếu được sử dụng cho các ống thép carbon vuông và hình chữ nhật trên các lĩnh vực như kỹ thuật dân dụng, cấu trúc tòa nhà (như dầm thép và cột) và sản xuất cơ học.

2. Phạm vi của các yêu cầu ứng dụng và vật liệu

• Các kịch bản áp dụng:

Các cấu trúc thép như khung xây dựng, hỗ trợ cầu và cấu trúc mái nhà.

Các hệ thống hỗ trợ quang điện (tuân thủ tiêu chuẩn JIS C8955), các bộ phận ô tô, nhà kính nông nghiệp, v.v.

• Phân loại vật chất:

Nó được phân loại thành hai loại dựa trên cường độ: STKR400 (cường độ kéo lớn hơn hoặc bằng 400 MPa) và STKR490 (cường độ kéo lớn hơn hoặc bằng 490 MPa).

Vật liệu này là thép carbon phổ biến, tương tự như các tiêu chuẩn của Q235 và Q345, hoặc ASTM A500 của các tiêu chuẩn Mỹ.

3. Quy trình sản xuất và đặc điểm kỹ thuật

Phương pháp sản xuất:

• Các ống thép hàn: Được hình thành bởi hàn điện trở (ERW), rèn hoặc hàn hồ quang, và sau đó uốn cong thành hình vuông hoặc hình chữ nhật.

• Các ống thép liền mạch: Được làm từ các ống liền mạch được cán nóng hoặc lạnh thông qua các quy trình hình thành (ít phổ biến hơn).

Yêu cầu về hiệu suất:

• Tính chất cơ học: Độ bền kéo, cường độ năng suất, độ giãn dài và các chỉ số khác phải được đáp ứng (theo kiểm tra độ bền kéo của JIS Z 2241).

• Khả năng chống ăn mòn: Nó có thể được tăng cường bằng cách mạ kẽm nóng (tham khảo JIS G 3302) hoặc điều trị bằng dầu.

• Dung sai kích thước: Mức độ uốn nhỏ hơn hoặc bằng 2 mm mỗi mét, tổng độ uốn nhỏ hơn hoặc bằng 0,2% tổng chiều dài.

Bảng sau đây tóm tắt các yêu cầu tham số kỹ thuật chính:

Dự án	Yêu cầu
Loại vật chất	STKR400 / STKR490
Độ bền kéo	Lớn hơn hoặc bằng 400 MPa / lớn hơn hoặc bằng 490 MPa
Mức độ uốn (mỗi mét)	Nhỏ hơn hoặc bằng 2 mm
Mức độ uốn (tổng chiều dài)	Nhỏ hơn hoặc bằng 0,2%
Xử lý bề mặt	Nổi, dầu nóng, dầu hoặc ngâm

4. So sánh với các tiêu chuẩn quốc tế khác

JIS G3466 thường được sử dụng cùng với hoặc điểm chuẩn so với các tiêu chuẩn sau:
• Trung Quốc: GB/T 6728 (các phần bằng thép rỗng hình thành lạnh cho mục đích cấu trúc).

• Hoa Kỳ: ASTM A500 (các ống thép hình vuông và hình chữ nhật hình dạng lạnh cho mục đích cấu trúc).

• Châu Âu: EN 10210/10219 (các phần rỗng kết cấu không hợp kim/lạnh hình thành).

Tiêu chuẩn	Tiêu chuẩn điển hình	Sự khác biệt chính
Nhật Bản (jis)	G3466	nhấn mạnh hiệu suất hàn và độ chính xác cao
Trung Quốc (GB)	GB/T 6728	Đặt trọng tâm hơn vào các quá trình uốn lạnh
ASTM	A500	Ở Hoa Kỳ sử dụng các đơn vị đế quốc và nhấn mạnh thử nghiệm không phá hủy
Châu Âu (EN)	10210/10219	Kiểm soát nghiêm ngặt dung sai kích thước và kích thước hạt

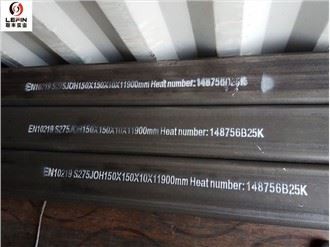

JIS G3466 HOLLOW PIPES

5. Kịch bản ứng dụng điển hình

• Cấu trúc xây dựng: Hệ thống hỗ trợ dầm và cột thép tòa nhà cao tầng (do độ cứng cắt ngang cao và điện trở nén mạnh).

• Khung hỗ trợ quang điện: Khung hỗ trợ cho các trạm năng lượng gắn trên mặt đất (được thiết kế theo điện trở tải gió JIS C8955).

• Máy móc và Giao thông vận tải:Khung container, các thành phần khung xe ô tô, bảo vệ, v.v.

• Yêu cầu đặc biệt:Một số doanh nghiệp tùy chỉnh các đường ống có độ dài ngắn (lớn hơn hoặc bằng 2000mm) hoặc đường ống giao diện cho các dự án không chuẩn.

bản tóm tắt

JIS G3466 là một trong những tiêu chuẩn quan trọng cho kỹ thuật kết cấu ở Đông Á, và được sử dụng rộng rãi đặc biệt là trong các dự án xuất khẩu sang Nhật Bản và Trung Quốc. Ưu điểm cốt lõi của nó nằm trong:

1. Kiểm soát chất lượng nghiêm ngặt:bao gồm thành phần hóa học, tính chất cơ học và các yêu cầu thử nghiệm không phá hủy;

2. Khả năng tương thích cao:Theo các tiêu chuẩn quốc tế như ISO và EN, nó hỗ trợ các chứng nhận dự án ở nhiều quốc gia;

3. Hiệu quả chi phí:Quá trình hàn là trưởng thành và giá thấp hơn so với các ống liền mạch tương tự (chẳng hạn như ASTM A500).

Sự khác biệt giữa các vật liệu STKR400 và STKR490 trong tiêu chuẩn JIS G3466 trong các kịch bản ứng dụng cụ thể là gì?

1. Tính chất cơ học và các yêu cầu chịu tải thiết kế

STKR400:

Độ bền kéo lớn hơn hoặc bằng 400 MPa,

Sức mạnh năng suất lớn hơn hoặc bằng 245 MPa (tham khảo cường độ năng suất của vật liệu tương tự STK490 lớn hơn hoặc bằng 315 MPa).

Các kịch bản áp dụng:

Cấu trúc tòa nhà:Các cấu trúc tải trung bình như dầm thép của nhà máy thông thường, vì kèo mái và hỗ trợ trục.
Khung hỗ trợ quang điện:Khung hỗ trợ nhà máy quang điện mặt đất (cần được thiết kế theo khả năng chống gió JIS C8955).
Máy móc nhẹ:Khung nhà kính nông nghiệp, khung nội thất, kệ nhỏ, v.v.

Thuận lợi:Khả năng hàn tốt, uốn cong và hình thành dễ dàng, và chi phí tương đối thấp (khoảng 4.500 đến 4.930 nhân dân tệ mỗi tấn).

STKR490:

Độ bền kéo lớn hơn hoặc bằng 490 MPa,

Sức mạnh năng suất lớn hơn hoặc bằng 315 MPa (cao hơn khoảng 28% so với STKR400).

Các kịch bản áp dụng:

Cấu trúc hạng nặng:Những chùm cầu chính, ống lõi của các tòa nhà cao tầng và hỗ trợ các khung cho các thiết bị công nghiệp lớn.
Vận tải:Khung container, khung xe đường sắt, các thành phần khung gầm xe tải nặng.
Cơ sở năng lượng:Cấu trúc bên trong của các tháp năng lượng gió, hỗ trợ tàu áp lực, v.v.

ADvantages:Cường độ cao làm giảm trọng lượng bản thân của cấu trúc (như trong các thiết kế rộng lớn), nhưng quá trình hàn và uốn lạnh có yêu cầu cao hơn. Giá cao hơn 10% đến 15% so với STKR400.

2. Quá trình so sánh khả năng thích ứng

Đặc trưng	STKR400	STKR490
Quá trình hình thành	Chủ yếu áp dụng hàn uốn lạnh. Khi độ dày thành nhỏ hơn hoặc bằng 10 mm, dung sai là ± 10%.	Nó đòi hỏi sự uốn cong lạnh chính xác hoặc hình thành nóng, với kiểm soát độ dày tường nghiêm ngặt hơn (dung sai ± 8%).
Khả năng hàn	Hàm lượng carbon tương đối thấp (nhỏ hơn hoặc bằng 0,18%) và nguy cơ hàn hàn là nhỏ.	Thép cường độ cao cần phải được làm nóng trước và trải qua điều trị nhiệt sau khi hàn để ngăn ngừa sự hấp dẫn.
Chống ăn mòn	Các bề mặt được xử lý bằng lớp phủ dầu hoặc mạ kẽm (tham khảo JIS G3302).	Nó được xử lý theo cùng một cách, nhưng do khả năng tải cao của nó, nó chủ yếu được sử dụng trong các môi trường đòi hỏi khắt khe hơn.

3. Phân đoạn kịch bản ứng dụng điển hình

Công dụng phổ biến của STKR400

• Kỹ thuật xây dựng: Hỗ trợ cho các tấm sàn dân cư, khung cho các căn hộ mua sắm trung tâm mua sắm (chẳng hạn như các ống nhỏ 50 × 30 × 2.0mm).

• Cơ sở vật chất thành phố: Bảo vệ, giá đỡ đèn đường, tán xe buýt.

• Sản xuất cơ học: Khung băng tải, bộ phận bảo vệ máy công cụ nhỏ.

Các ứng dụng điển hình của STKR490

• Cấu trúc nặng:

Các dầm đúc hẫng cầu (chẳng hạn như 200 × 200 × 11,0mm các ống có kích thước lớn).

Khung hỗ trợ theo dõi Crane Crane.

• Các trường đặc biệt:

Hỗ trợ phụ trợ cho thiết bị năng lượng hạt nhân (yêu cầu thử nghiệm không phá hủy).

Khung chống roll cho các phương tiện quân sự (khả năng chống va đập cao).

4. Đề xuất lựa chọn

Các kịch bản trong đó STKR400 được chọn:

Các dự án trung bình và tải trọng với ngân sách hạn chế.

• Các kịch bản yêu cầu xử lý hàn nhanh (như xây dựng tại chỗ).

Cấu trúc có độ nhạy thấp với trọng lượng (như kệ cố định).

Các kịch bản trong đó STKR490 được chọn:

• Tải trọng động cao hoặc môi trường tác động (như khung xe, thiết bị nâng).

• Khi giảm trọng lượng là cần thiết cho các thiết kế nhịp lớn (chẳng hạn như mái nhà của các địa điểm thể thao).

Các dự án kỹ thuật nặng nề đáp ứng nghiêm ngặt các tiêu chuẩn kháng địa chấn và gió.

jis g3466 RHS

Tóm tắt: Sự khác biệt cốt lõi và khả năng ứng dụng

So sánh kích thước độ khó của quá trình chi phí sức mạnh	STKR400	STKR490
Sức mạnh	Trung bình (cường độ kéo lớn hơn hoặc bằng 400MPa)	Độ bền cao (cường độ kéo lớn hơn hoặc bằng 490MPa)
Trị giá	Thấp	Tương đối cao (phí bảo hiểm 10% đến 15%)
Xử lý khó khăn	Độ khó của quá trình thấp (phù hợp cho uốn lạnh)	Khó khăn quá trình cao (yêu cầu điều trị hàn/nhiệt kiểm soát nhiệt độ)
Kịch bản điển hình	Dấu ngoặc quang điện, các cây cầu ánh sáng	Máy móc hạng nặng và các cơ sở năng lượng

Lưu ý: Lựa chọn thực tế nên được đánh giá toàn diện kết hợp với tải trọng thiết kế, tính ăn mòn môi trường và điều kiện xử lý. Ví dụ, có thể chọn STKR400 mạ kẽm cho các khung quang điện ở các khu vực ven biển ẩm ướt, trong khi STKR490 nên được ưu tiên cho các bộ xương của các container hậu cần xuyên biên giới để đối phó với tác động xếp chồng.
