Phần rỗng dòng EN 10219 S355 là gì?

EN 10219 Ống cấp thép dòng S355, chẳng hạn như S355J0H, S355J2H và S355NH, được thiết kế cho các ứng dụng kết cấu và cung cấp nhiều tính chất cơ học cũng như thành phần hóa học giúp chúng phù hợp với nhiều ngành công nghiệp khác nhau. Những ống này được biết đến với độ bền cao, cường độ chảy tối thiểu là 355 MPa và khả năng hàn tốt, cho phép chế tạo dễ dàng mà không có nguy cơ gãy giòn. Chúng cũng có khả năng chống va đập tốt nên thích hợp để sử dụng trong điều kiện lạnh. Dòng S355 được sản xuất thông qua tạo hình nguội, dẫn đến cấu trúc hạt mịn hơn và bề mặt hoàn thiện tốt hơn. Các ứng dụng bao gồm thiết bị nông nghiệp, kết cấu kiến trúc, khung xây dựng cho cầu và tòa nhà, thiết bị cơ khí và xây dựng giao thông. Các ống có nhiều kích cỡ khác nhau và có thể được phủ bằng sơn đen, vecni hoặc dầu chống gỉ theo yêu cầu.

thông tin cơ bản

Dòng EN 10219 S355 PHẦN RỖNG
CẤP:S355J0H,S355J2H,S355NH,S355NLH,S355MH,S355MLH
Đường kính ngoài:

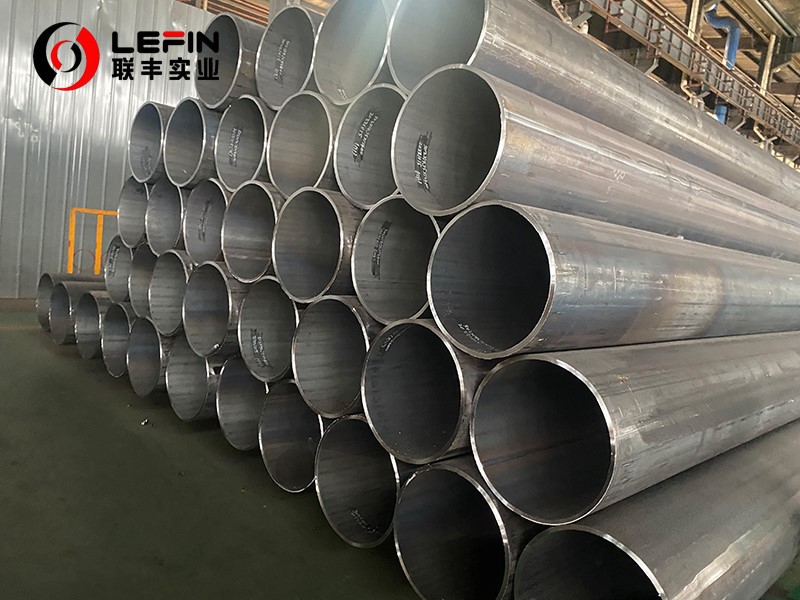

1/2 INCH - 24 INCH(CHS)

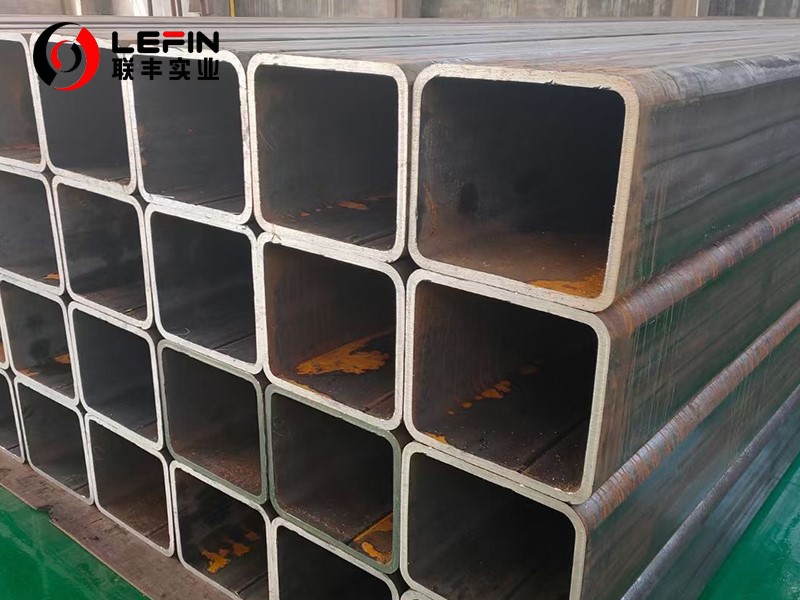

20MM × 20MM - 1200MM × 1200MM(SHS)
20MM × 30MM - 1000MM × 1500MM(RHS)
Độ dày của tường:
1,3MM - 22MM(CHS)
1,3MM - 50MM(SHS,RHS)
CHIỀU DÀI:Thường được sử dụng 5,8M, 6M, 12M, nhưng chúng tôi cũng có thể sản xuất tùy theo yêu cầu của khách hàng.

Đầu ống: Đầu phẳng, đầu vát, rãnh, ren

Lớp phủ:Sơn đen, sơn bóng, dầu chống gỉ

Ứng dụng:thiết bị nông nghiệp, kết cấu kiến trúc, khung xây dựng cầu và nhà cửa, thiết bị cơ khí, xây dựng giao thông.

Thành phần hóa học

Thành phần hóa học, tối đa,%
	S355J0H	S355J2H	S355NH	S355NLH	S355MH	S355MLH
Cacbon (C)	0.24%	0.22%	0.20%	0.20%	0.20%	0.20%
Silicon(Si)	0.55%	0.55%	0.55%	0.55%	0.55%	0.55%
Mangan (Mn)	1.60%	1.60%	1.60%	1.60%	1.60%	1.60%
Phốt pho (P)	0.035%	0.035%	0.035%	0.035%	0.035%	0.035%
Lưu huỳnh (S)	0.035%	0.035%	0.035%	0.035%	0.035%	0.035%
Nitơ (N)	0.012%	-	-	-	-	-
Đồng (Cu)	0.55%	-	-	-	-	-

S355J0H, Hàm lượng cacbon thấp đảm bảo khả năng hàn và tạo hình tốt. Hàm lượng mangan cung cấp sức mạnh và độ dẻo dai.
S355J2H, Tương tự như S355J0H, nhưng có hàm lượng cacbon thấp hơn một chút, giúp tăng cường hơn nữa khả năng hàn và khả năng chống va đập.
S355NH, Hàm lượng carbon thấp hơn và việc bổ sung các nguyên tố vi hợp kim như niobium (Nb) và vanadi (V) giúp cải thiện độ bền và độ dẻo dai, đặc biệt là ở nhiệt độ thấp hơn.
S355NLH, Tương tự như S355NH, nhưng tập trung vào khả năng chống va đập ở nhiệt độ thấp được cải thiện, khiến nó phù hợp với môi trường lạnh.
S355MH, Chữ "M" chỉ ra rằng thép được chuẩn hóa, mang lại cấu trúc hạt mịn và các tính chất cơ học được cải thiện, đặc biệt là về độ bền và độ dẻo dai.
S355MLH, Tương tự như S355MH, nhưng tập trung vào khả năng chống va đập ở nhiệt độ thấp, khiến nó phù hợp cho các ứng dụng ở vùng khí hậu lạnh.

Tính chất cơ học

Tính chất cơ học
	S355J0H	S355J2H	S355NH	S355NLH	S355MH	S355MLH
Độ bền kéo, psi [MPa]	470 - 630 MPa	470 - 630 MPa	470 - 630 MPa	470 - 630 MPa	450 - 610 MPa	450 - 610 MPa
Sức mạnh năng suất, phút,psi[MPa]	355 (đối với độ dày thành nhỏ hơn hoặc bằng 16 mm)	355	355	355	355	355
Độ giãn dài	Lớn hơn hoặc bằng 20%	Lớn hơn hoặc bằng 20%	Lớn hơn hoặc bằng 20%	Lớn hơn hoặc bằng 20%	Lớn hơn hoặc bằng 22%	Lớn hơn hoặc bằng 22%
Năng lượng tác động	Lớn hơn hoặc bằng 27 J ở 0 độ	Lớn hơn hoặc bằng 27 J ở -20 độ	Lớn hơn hoặc bằng 40 J ở -20 độ	Lớn hơn hoặc bằng 40 J ở -50 độ	Lớn hơn hoặc bằng 40 J ở -20 độ	Lớn hơn hoặc bằng 40 J ở -50 độ

S355J0H, Cung cấp độ bền và khả năng chống va đập tốt, thích hợp cho các ứng dụng kết cấu thông thường.
S355J2H, Khả năng chống va đập cao hơn và khả năng hàn tốt hơn, phù hợp cho các ứng dụng yêu cầu khả năng chịu tải động cao hơn.
S355NH, Cải thiện khả năng chống va đập ở nhiệt độ thấp, thích hợp cho môi trường lạnh và các ứng dụng đòi hỏi độ bền và độ dẻo dai cao.
S355NLH, Khả năng chống va đập ở nhiệt độ thấp tuyệt vời, thích hợp cho môi trường lạnh và các ứng dụng đòi hỏi độ bền và độ dẻo dai cao.
S355MH, Cấu trúc chuẩn hóa giúp cải thiện độ bền và độ dẻo dai, phù hợp cho các ứng dụng nặng.
S355MLH, Khả năng chống va đập ở nhiệt độ thấp tuyệt vời và cấu trúc chuẩn hóa, thích hợp cho các ứng dụng nặng ở vùng khí hậu lạnh.

sự khác biệt giữa J0H, J2H, NH, NLH, MH, MLH

J0H, J2H, NH, NLH, MH và MLH là các ký hiệu được sử dụng trong tiêu chuẩn thép Châu Âu để biểu thị khả năng chống va đập của thép ở các nhiệt độ khác nhau.

J{0}}H yêu cầu năng lượng va chạm ít nhất là 27 Joules ở 0 độ , phù hợp cho các ứng dụng thông thường.
J2H cần 27 Joule ở mức -20, thích hợp với khí hậu lạnh hơn.
NH cũng yêu cầu 40 Joule ở độ -20, mang lại khả năng chống va đập cao hơn trong điều kiện lạnh.
NLH cần 27 Joules ở mức -50, thích hợp với môi trường cực lạnh.
MH tương tự như NH nhưng có yêu cầu năng lượng va chạm cao hơn là 40 Joules ở độ -20, mang lại sự an toàn nâng cao trong môi trường lạnh. MLH, giống như NLH, yêu cầu 27 Joules ở mức -50, nhưng có ứng dụng rộng hơn trong điều kiện cực lạnh.

Sự khác biệt chính nằm ở nhiệt độ tại đó các thử nghiệm va đập được tiến hành và năng lượng va đập cần thiết, những yếu tố quyết định sự phù hợp của chúng đối với các ứng dụng quan trọng về môi trường và an toàn.

Quy trình sản xuất

Phần rỗng hàn được tạo hình nguội: Tất cả các loại thường được sản xuất bằng quy trình hàn và tạo hình nguội, đảm bảo chất lượng ổn định và độ chính xác về kích thước.

Lựa chọn nguyên liệu thô: Các tấm hoặc dải thép chất lượng cao đạt tiêu chuẩn EN 10219 được chọn làm nguyên liệu thô.
Tạo hình nguội: Thép được tạo hình nguội thành hình dạng mong muốn, tạo ra cấu trúc hạt mịn hơn và bề mặt hoàn thiện tốt hơn.
hàn: Hàn điện trở (ERW) thường được sử dụng để nối các mép thép tạo thành ống. Quá trình này đảm bảo mối hàn chắc chắn và nhất quán.
Kiểm soát chất lượng: Các đường ống trải qua nhiều cuộc kiểm tra khác nhau như kiểm tra độ bền kéo, kiểm tra độ phẳng và kiểm tra va đập để đảm bảo chúng đáp ứng các đặc tính cơ học cần thiết.
Lớp phủ: Ống có thể được phủ sơn đen, véc ni hoặc dầu chống gỉ để chống ăn mòn theo yêu cầu của khách hàng.

Thuận lợi

Cường độ cao:

Các loại S355 có năng suất và độ bền kéo cao nhất, khiến chúng trở nên lý tưởng cho các kết cấu chịu tải nặng.

Khả năng hàn tốt:

Các lớp này được thiết kế để dễ dàng hàn, điều này rất quan trọng trong xây dựng và sản xuất.

Tính linh hoạt:

Có nhiều loại khác nhau để đáp ứng các yêu cầu về nhiệt độ và độ bền khác nhau, đảm bảo tính linh hoạt trong ứng dụng.

Tuân thủ quy định:

Việc tuân thủ EN 10219 đảm bảo rằng các sản phẩm đáp ứng các tiêu chuẩn chất lượng cao, điều này rất cần thiết cho việc đánh dấu CE và thương mại quốc tế.

Ứng dụng

Ống thép loại EN 10219 S355 được sử dụng rộng rãi trong các ngành công nghiệp khác nhau do độ bền cao và khả năng hàn tốt. Một số ứng dụng chính bao gồm:

Sự thi công: Được sử dụng trong xây dựng các tòa nhà, cầu và tháp, đặc biệt ở dạng Phần rỗng hình tròn (CHS), Phần rỗng hình vuông (SHS) và Phần rỗng hình chữ nhật (RHS). Những phần rỗng này cung cấp sự hỗ trợ ổn định và khả năng chịu tải đáng tin cậy.
Công nghiệp cơ khí: Được sử dụng trong sản xuất máy móc đòi hỏi độ bền và độ bền cao.
Cơ sở hạ tầng: Được sử dụng trong các dự án cơ sở hạ tầng như đường ống dẫn dầu khí, công trình điện nước và các công trình bảo vệ môi trường.
Ứng dụng hàng hải: Thích hợp cho các giàn khoan hàng hải và các công trình khác đòi hỏi độ bền và khả năng chống ăn mòn cao.
